Jaké patky a spojky vybrat ke konstrukčním hranolům? Velký průvodce bezpečným kotvením

Při stavbě moderních dřevěných konstrukcí, jako jsou přístřešky pro auta, zahradní altány nebo nosné konstrukce teras, se pozornost často soustředí na samotný výběr dřeva. Hledáme ideální poměr ceny a kvality, posuzujeme výhody a využití konstrukčních hranolů KVH a BSH a sledujeme ceny dřeva za m3. Avšak i ten nejkvalitnější hranol ve třídě AB je jen polovinou úspěchu. Tou druhou, často podceňovanou, je spojovací materiál a kotvicí prvky.

V týmu Timber-Profil se od našeho založení v roce 2001 pravidelně setkáváme s projekty, kde nesprávně zvolená patka nebo nevhodná spojka znehodnotily investici do prémiového řeziva. Tento článek slouží jako odborný průvodce světem kotvení a spojování, aby vaše stavba stála na pevných základech a odolala času i povětrnostním vlivům.

Výběr hranolu a důležitost certifikace podle norem

Předtím, než v nákupním košíku skončí první kotvicí patky na hranoly, musíme znát vlastnosti materiálu, který budeme kotvit. Existuje zásadní rozdíl v tom, zda pracujete s klasickým mokrým řezivem, nebo používáte  certifikované stavební dřevo pod lupou.

Pro majitele domů a architekty je klíčové rozumět zkratkám, které garantují bezpečnost investice. Kvalita nosných prvků je garantována zejména normou EN 14081, která definuje požadavky na řezivo s obdélníkovým průřezem tříděné podle pevnosti, a normou EN 14342, která určuje charakteristiky a vlastnosti dřeva ve stavebních konstrukcích. Pokud stavíte nosnou část domu nebo krovu, jedinou správnou cestou je  certifikované řezivo třídy C24, které prošlo přísným testováním na odolnost a pružnost.

Naše  KVH a BSH hranoly jsou technicky sušené, což minimalizuje následné pnutí v patkách a spojkách. Naopak u nesušeného dřeva dochází k praskání, které může oslabit místo, kde je hranol vruty přichycený k patce.

Typy kotvicích patek: Která je ta pravá pro váš projekt?

Patka je mostem mezi zemí a vaší stavbou. Jejím úkolem je nejen přenášet zatížení, ale také chránit dřevo před  dřevokazným hmyzem a brouky, které milují vlhké prostředí u země.

U-patky a nastavitelné řešení

U-patka je nejrozšířenějším typem kotvení pro sloupy altánů. Pokud používáte  KVH hranol 100x100 mm, patka by měla mít šířku 101 mm, aby v ní hranol neseděl příliš těsně. Při poptávkách na patky na altán cena zjistíte, že jde o ekonomické a mimořádně stabilní řešení.

Pokud plánujete realizovat  dřevěnou terasu svépomocí, nastavitelné patky jsou neocenitelným pomocníkem. Pomocí matice můžete korigovat výšku hranolu i po jeho ukotvení do betonu, čímž dosáhnete dokonalé roviny nebo potřebného spádu pro odtok vody. Jsou klíčovým prvkem při vytváření podlahy na balkon nebo terasu, kde podklad není stoprocentně rovný.

Pozor na kombinaci materiálů: Specifika dubu

Při výběru patek musíme zohlednit i chemické vlastnosti dřeviny. V našem odborném článku o  přirozeném tmavnutí dřeva upozorňujeme, že dubové dřevo černá při kontaktu se železem. Pokud se rozhodnete pro masivní dub, vyhněte se kontaktu s běžným pozinkovaným železem, které způsobuje tuto nevzhlednou reakci s tříslovinami. V tomto případě doporučujeme použít patky a spojky z nerezové oceli.

Kovové spojky a úhelníky: Síla v detailu

Když už sloupy stojí, přichází na řadu horizontální a vertikální spojování. Zde se často vyhledávají různé úchytky, ale u nosných spojů doporučujeme nešetřit na kvalitě zinkování.

Jsou levné úchytky dobrým řešením?

Hledání levných úchytek je mezi kutily přirozené, ale u nosných  KVH hranolů je třeba být obezřetný. Přestože jsou cenově lákavé, u nosných konstrukcí musí splňovat přísné požadavky na tloušťku oceli, aby spoj nepovolil pod váhou střechy nebo náporem sněhu. Pokud hledáte spolehlivé upevnění pro obkladové panely, montážní úchytky jsou skvělou volbou, ale u nosných trámů se vždy spoléhejte na certifikované úhelníky s prolisem.

Extrémní podmínky a Thermowood

Pro konstrukce v místech s extrémní vlhkostí nebo pro projekty, kde se očekává minimální údržba, je ideální alternativou  Thermowood. Díky tepelné úpravě při vysokých teplotách toto dřevo přirozeně odolává hnilobě, plísním a hmyzu i bez použití agresivní chemie. Je proto ideálním materiálem pro použití v exteriéru, kde klasické dřevo vyžaduje častou údržbu. Při kotvení Thermowoodu však vždy používejte nerezový spojovací materiál, abyste zabránili korozi a znehodnocení materiálu.

Profesionální šroubování: Kvalita značky Rapitec

Výběr patky je jen část úkolu; patku musíte s hranolem spojit. Pro nosné spoje doporučujeme profesionální konstrukční vruty, které ve dřevě nepraskají.

1. Estetika a interiér: Pro spoje, kde vyžadujete čistý vzhled bez vyčnívajících hlav, například při zařizování dřevodomu, jsou nejvhodnější konstrukční vruty se zápustnou hlavou Rapitec 2010 a HBS.
2. Maximální svěrná síla: Při kotvení nosných sloupů do patek a při spojování krovů jsou však jedničkou Rapitec SK Plus s talířovou hlavou. Talířová hlava nahradí podložku a zajistí, že se vrut do dřeva nevtáhne ani při vysokém tlaku, čímž stabilizuje celý objekt.

Více o správné volbě upevnění najdete v našem odborném článku jaké vruty do dřeva vybrat.

Ochrana místa spoje a prevence hniloby

Každý mechanický zásah do dřeva otevírá cestu vlhkosti. I když jsou vaše hranoly po  skladování dřeva v perfektním stavu, po montáži potřebují ochranu.

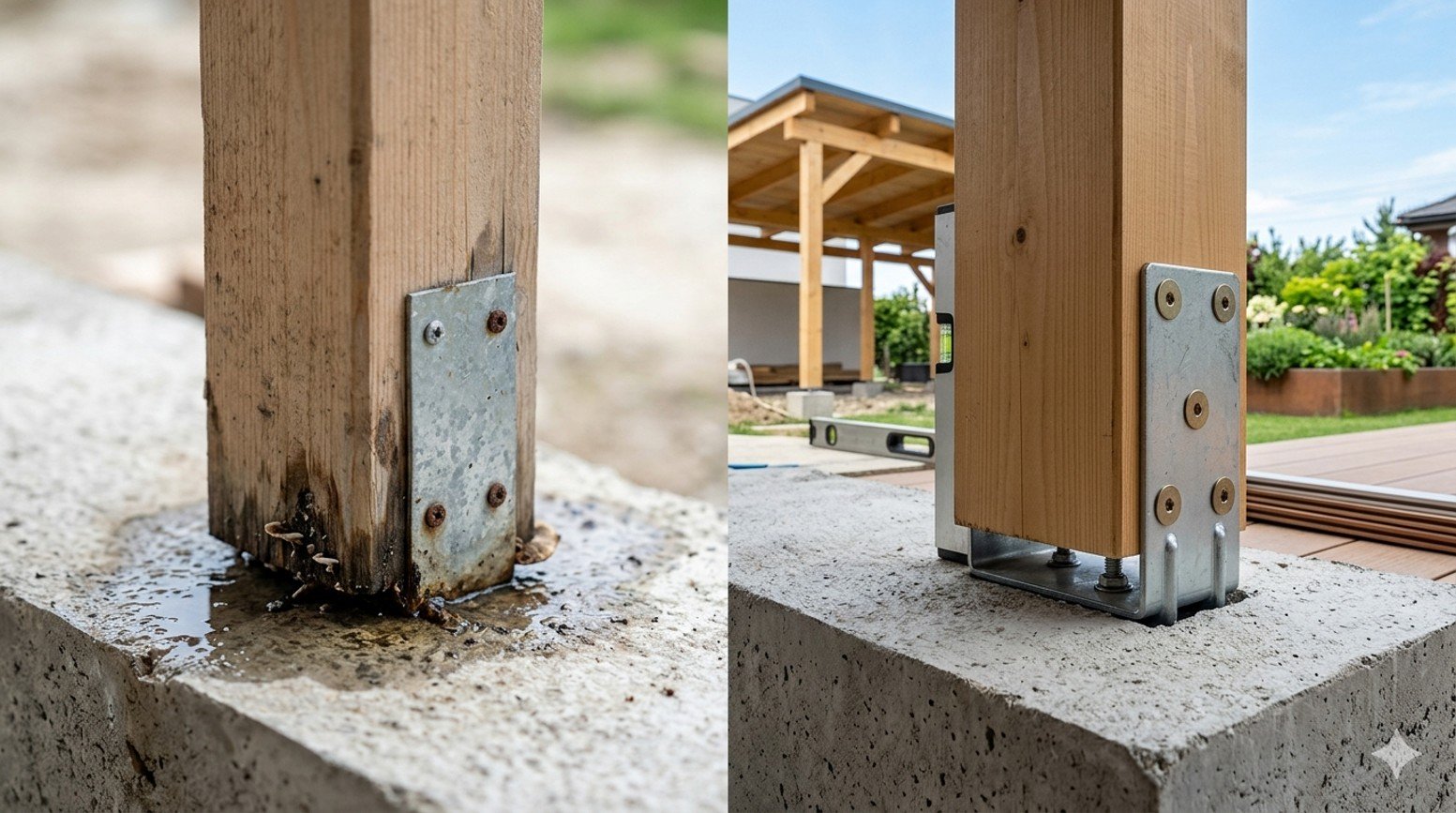

• Vzduchová mezera: Patka nesmí být „utopená“ v betonu. Mezi spodní hranou hranolu a podkladem musí být mezera alespoň 10 mm, aby dřevo mohlo dýchat a voda nezůstávala v místě spoje.
• Chemická ochrana: Před samotnou montáží doporučujeme hranoly v místě kotvení ošetřit kvalitním olejem na dřevo. Pro exteriérové prvky z červeného smrku nebo sibiřského smrku jsou ideální exteriérové oleje a lazury.

Ekonomický pohled: Proč se nevyplatí šetřit na spojovacím materiálu?

Hledání nejlevnějšího stavebního řeziva je legitimní snaha, ale u nosných hranolů se šetření na spojovacím materiálu nevyplácí. Průměrná cena spojek tvoří jen zlomek celkových nákladů na  stavbu altánu, ale jejich selhání může majitele stát tisíce eur v budoucích opravách.

Pokud chcete skutečně ušetřit, zaměřte se na nákup sušeného materiálu přímo od výrobce. Naše KVH hranoly ve třídě AB pocházejí z udržitelně obhospodařovaných severských lesů, což potvrzují naše certifikáty a dlouholetá tradice.

Závěr: Checklist pro bezpečné kotvení

Předtím, než začnete s nákupem, ověřte si následující body:

1. Druh dřeviny: Pokud používáte dub, máte nerezové spojky?
2. Třída pevnosti: Máte pro nosné prvky certifikované řezivo třídy C24 podle EN 14081?
3. Vlhkost: Používáte sušené hranoly, abyste předešli uvolnění vrutů?
4. Typ patky: Odpovídá patka typu podkladu (zemní vrut, betonová patka, chemická kotva)?
5. Vruty: Máte připravené konstrukční vruty Rapitec s talířovou hlavou pro nosné spoje?

Kotvení je neviditelná, ale klíčová část každé dřevostavby. Ať už stavíte  zahradní domek nebo jednoduchý přístřešek na dřevo, správně zvolené patky a spojky zajistí, že váš projekt bude sloužit bezpečně vám i budoucím generacím.

V případě, že potřebujete poradit s výběrem konkrétního spojovacího materiálu pro vaše hranoly, neváhejte nás kontaktovat. Rádi se podělíme o naše zkušenosti, které v segmentu dřevěných profilů budujeme již více než dvě desetiletí.

Stavějte na pevných základech a z poctivého dřeva!
